福廈高鐵泉港段預留前黃通道工程下穿新建福廈鐵路都巡特大橋及東張通道工程下穿新建福廈鐵路項目第三方監測
發布時間：2022-11-19
來源：原創文章
一、工程概況
1、1福廈高鐵泉港段預留前黃通道下穿新建福廈鐵路都巡特大橋工程簡介
由于G228線無法與新建福廈鐵路（客運專線）同步建設實施，為了減少G228線建設時對福廈鐵路運營造成的影響，需要在福廈鐵路運營前完成下穿道路節點建設，因此本項目福廈高鐵泉港段預留前黃通道工程需提前實施。
規劃下穿道路節點路基標準段寬度為66m，包含主線八車道、兩側輔路及人行道。下穿節點處鐵路橋梁孔跨為等跨32.6m預應力混凝土簡支箱梁，由于規劃道路整個斷面無法在鐵路橋梁單跨內穿過，因此本項目分為左輔道、左主線、右主線、右輔道四幅分別從鐵路橋梁第21、20、19、18跨下穿。
1、2東張通道工程下穿新建福廈鐵路工程簡介
本項目研究范圍為規劃道路下穿福廈高鐵一個預留節點工程。全線規劃道路項目目前處于工可階段，本次設計圖紙采用平縱橫資料是由總體單位福建省交通規劃設計院有限公司提供的平縱橫資料進行優化設計，設計的平縱橫及總體布置符合總體項目的規劃資料。
規劃下穿道路路基標準段寬度是66m，包含主線八車道和兩側輔路和人行道。下穿節點處鐵路橋梁孔跨為（40.75+72+40.75）m 預應力混凝土連續箱梁，由于規劃下穿道路整個斷面無法在鐵路橋梁主跨內穿過，因此主線八車道從主跨 72m 穿過，兩側輔路和人行道分別從兩側40.75m 邊跨穿過。
泉港段預留前黃通道工程下穿都巡特大橋橋工程位置關系圖

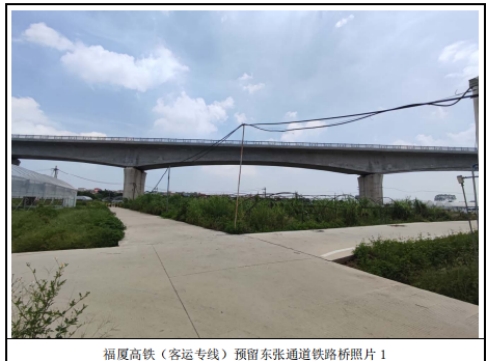

東張通道工程下穿新建福廈鐵路工程位置關系
二、監測依據、目的及范圍
2、1監測依據
（1）《工程測量標準》（GB50026-2020）；
（2）《國家一、二等水準測量規范》（GB/T12897-2006）；
（3）《鐵路工程測量規范》（TB10101-2018）；
（4）《公路與市政下穿高速鐵路技術規范》（TB10182-2017）；
（5）《鄰近鐵路營業線施工安全監測技術規程》（TB10314-2021）
（6）《鐵路建設項目質量安全紅線管理規定》鐵總建設（2017）310號；
（7）《中國鐵路南昌局集團公司營業線施工安全管理細則》（南鐵施工[2020]80號）；
（8）與代建單位簽訂的監測合同、經審查批準的施工圖設計文件、現場情況。
2、2監測目的
1.為確保下穿公路橋梁結構下穿福廈鐵路前黃通道都巡特大橋、東張通道鐵路橋時鐵路及沿線建（構）筑物安全及正常使用，避免嚴重后果的發生，必須加強施工過程中的監控量測，把施工引起的一系列動態變化信息及時反饋到施工單位，使之能夠在現場及時調整施工參數，優化改進施工方法，以避免危及鐵路行車運營安全的事故發生。。
2.配合鐵路設備管理單位、建設單位、監理單位做好風險控制。
3.通過監測可以了解橋墩的實際變形，用于驗證設計與實際符合程度，并根據變形情況為施工提供有價值的指導性意見，做好信息化施工。
2、3監測范圍
本項目監測工作按照確保安全、突出重點、經濟合理的原則，為準確了解施工期間對福廈鐵路都巡特大橋、東張通道鐵路橋下部結構的影響,及時發現可能存在的危險,并采取相應措施。監測范圍選定為都巡特大橋17#～21#橋墩、東張通道鐵路橋40#-41#橋墩。
|
序號 |
區段 |
所屬影響區 |
影響結構物 |
監測等級 |
|
1 |
都巡特大橋17#～21#橋墩 |
主要影響區 |
橋墩 |
一等 |
|
2 |
東張通道鐵路橋40#-41#橋墩 |
主要影響區 |
橋墩 |
一等 |
