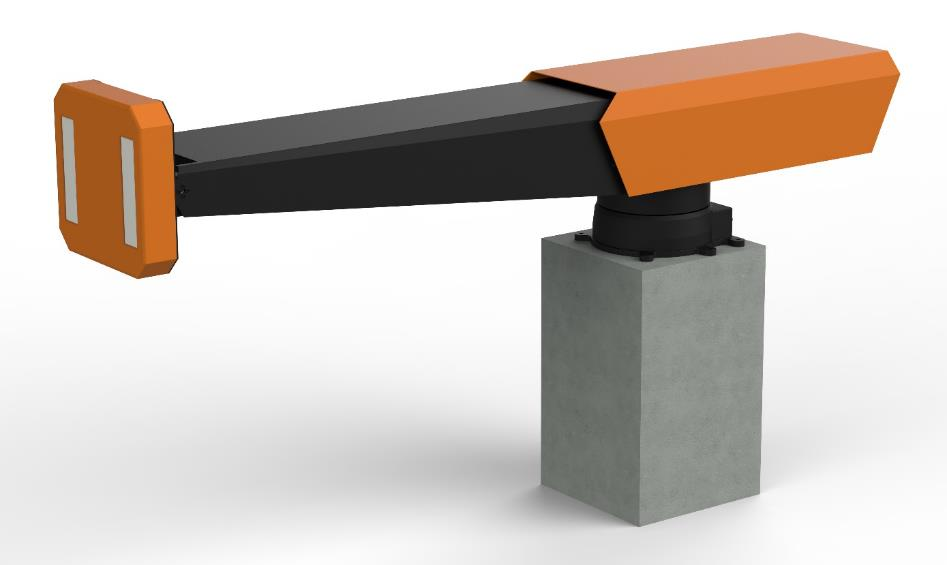

全方位邊坡穩定監測雷達
- 產品簡介：
- 新型便攜式圓弧合成孔徑邊坡穩定監測雷達系統，基于寬帶連續波信號體制、差分干涉測量和圓弧合成孔徑成像方法，具有非接觸測量、全方位監測、形變測量精度高、數據更新率高、不受天氣和光照條件影響、體積小重量輕、折疊后可單人攜行、部署靈活快速等特點，適用于露天礦山、公/鐵路邊坡、山體滑坡、水利堤壩等場景的固定長期監測、機動應急監測、科學研究等應用。
- 工作原理：
產品特點：
1、非接觸遙感監測，無需在被測體上安裝設施，人員和設備安全風??； 基于主動微波技術手段，不受雨雪霧惡劣天候和晝夜光照影響；
2、采用圓弧合成孔徑雷達體制，可360°全方位監測，且各方位角性能完全一致； 監測距離量程達4公里，監測范圍大，工作效率高；
3、形變測量精度優于0.1毫米，數據更新率最高可達1分鐘/次，測量靈敏度高； 內置衛星羅經儀，自動獲取位置、朝向和姿態信息；
4、基于自適應大氣擾動校正算法，無需布設氣象站，數據輸出穩定可靠；
5、采用專利折疊機構，重量不超過15公斤，折疊后收納于28寸行李箱，易于攜行； 展開時間小于1分鐘，內置高性能處理器實時處理和顯示，利于機動應急監測； 整機電源功耗不超過50W，支持多種供電和通信方式，利于長期監測；
6、滿足IP65以上防護等級，工作溫度范圍-40~＋55℃，環境適應性好；
7、顯控軟件可導入多種格式的三維地形圖，可實現真三維地形匹配，定位精度高； 軟件基于B/S架構，支持單機、本地網絡和云服務器部署。
技術參數：
|
監測目標：地表形變位移 |
定位精度：1米 |
|
雷達體制：圓弧合成孔徑 |
定向精度：0.3° |
|
信號形式：線性調頻連續波 |
整機重量：≤15公斤(含處理單元) |
|
工作頻段：Ku/K |
整機功耗：≤50W(含處理單元) |
|
距離量程：4公里 |
整機尺寸 1.13×0.26×0.37米(展開)0.69×0.26×0.29米(折疊) |
|
方位角范圍：360°或指定扇區 |
儲運箱尺寸 0.8×0.36×0.46米 |
|
俯仰角范圍：30° |
防護等級： IP65 |
|
距離分辨率：30厘米 |
工作溫度范圍：-40~+55℃ |
|
角度分辨率：0.3° |
儲存溫度范圍：-45~+85℃ |
|
形變測量精度：0.1毫米 |
供電：24V DC/220V AC/太陽能 |
|
最高數據更新率：30秒/次 |
通信：有線網絡/光纖/WiFi/4G/5G |
|
天線俯仰調整范圍：±30° |
|
|
顯控軟件架構：B/S架構，可單機、局域網或云服務器部署 |
|
|
三維地形適配：可導入多種三維地形數據，并與雷達極坐標數據精確配準 |
|
|
大氣擾動校正：采用全局自適應校正算法，長期校正殘差≤2mm |
|
|
形變投影：直接顯示徑向形變，或沿三維地形最大坡度進行投影 |
|
|
數據顯示：可顯示散射強度圖、形變圖、(強度/形變)融合圖、置信度圖 |
|
|
特征點輸出曲線：累積形變、形變速率、加速度等 |
|
|
預警參數：累積形變、形變速率、加速度、速率倒數等 |
|
|
報警方式：本地聲光報警，遠程郵件、電話、短信報警 |
|
|
歷史數據回溯:≥1年形變數據和≥2個月散射圖像數據 |
|
|
報告生成:支持根據用戶模板定期或事件觸發輸出報告 |
|
|
大屏顯示:支持根據用戶接口協議傳輸至指定監控大屏 |
|
