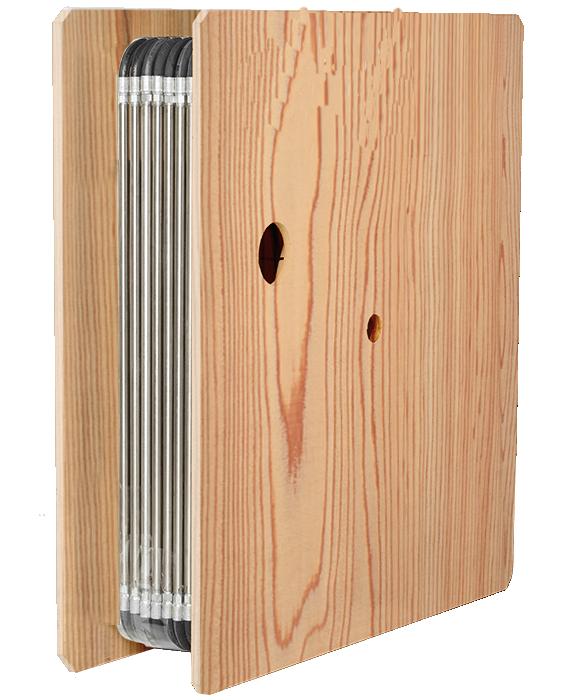

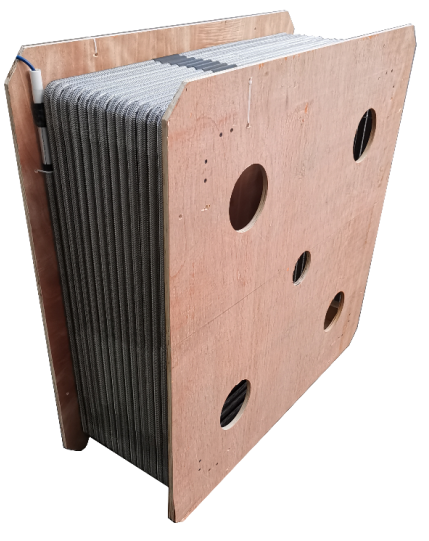

三維變形監測陣列位移計
- 產品簡介：
- 三維變形監測陣列是一款新型的、智能的、適應多種行業應用的三維變形監測傳感器，主要用于在三維空間內進行全方位變形（位移）測量。傳感器核心技術成熟應用于多個監測領域，數據精確度、穩定性經過嚴格驗證； 內部采用多節位移傳感器串聯，可根據需要任意彎折，以適應特殊場景的監測需求； 內部集成了數據采集模塊，內部完成數據采集、解算，直接輸出監測點坐標，無需外部進行數據計算，同時可選擇輸出角度、振動頻率、振幅、溫度等多種監測參數；對外接口采用RS485或RS232標準接口，可對接多種數據采集設備、或直接對接通信終端，十分便于集成應用； 采用多種濾波算法與自主研發的Smart-Data-Select數學模型，同時具有超高精度和超快的響應速度；內置了閾值比較單元，采集數據超過閾值時，可立即加報數據或通過觸發接口輸出觸發信號，喚醒外部設備，進行數據讀取，提高數據采集實時性，同時降低數據采集設備值守功耗；有多種長度規格，以適應不同行業應用需求
- 工作原理：
- HZ-3D-3陣列式陣列位移計由一系列連續相接的MEMS加速度傳感器構成，系統可自動確定每個傳感器單元的空間形態，從而實現對目標物的三維變形監測。 三維變形監測陣列由多節等長的測量單元組成，每節測量單元內部集成高精度傾角、振動傳感器，并通過總線式結構并行聯通，每個單元相互獨立采集、運算，通過總線將采集數據匯總到首節的控制器單元，控制器單元通過RS485接口或RS232接口與外部通信； 傳感器沉降測量原理：每個測量的相對沉降為單元的桿長L*sinβi，其中βi為第i個測量單元豎直方向的變形角度，
產品特點：
精確測量三維空間內變形(位移)、傾角、振動頻率、振幅；
超低功耗，單節功耗小于1.8mA@12V供電；
超大量程，空間360°范圍內任意角度彎折；
內部閾值控制加報，記錄運動瞬間監測數據，提升數據有效性；
內部電壓、溫度采集功能，異常報警功能；
集成度高，內部集成數據采集、運算模塊，直接輸出空間坐標，無需外部解算，便于集成；
通信接口：RS485接口/RS232接口；
工作溫度范圍-40℃～+85℃，自動溫度補償；
電源防反接功能；
卓越的防雷、防靜電性能(±60kV/600W)；
寬電壓供電：DC 5～30V供電范圍；
密封等級：IP68；
耐水壓：標準版2MPa（200米水壓）；
????????高耐水壓版4.5MPa（450米水壓）
上位機三維展示軟件，直觀展示測試效果；
多種長度規格，適應不同安裝環境。
技術參數：
|
傳感器 |
測量方向 |
X、Y、Z三維度 |
|
|
單節長度 |
25cm/50cm/100cm/支持定制 |
||
|
最大長度 |
25cm/節 |
100m |
|
|
50cm/節 |
200m |
||
|
100cm/節 |
400m |
||
|
角度 |
量程 |
360° |
|
|
分辨率 |
0.001° |
||
|
精度 |
0.005° |
||
|
振動頻率 |
量程 |
0～128Hz |
|
|
分辨率 |
1Hz |
||
|
精度 |
1Hz |
||
|
位移 |
分辨率 |
0.01mm |
|
|
穩定性 |
優于±0.5mm@50m |
||
|
溫度 |
分辨率 |
0.1℃ |
|
|
精度 |
0.5℃ |
||
|
供電電壓 |
DC 5～30V |
||
|
功耗 |
≤1.8mA@12V/節點 |
||
|
硬件接口 |
RS485接口或RS232接口 |
||
|
通信協議 |
可直接讀取坐標、溫度、電壓等 |
||
|
外形尺寸 |
最大φ30mm |
||
|
產品材質 |
304不銹鋼、高強度防水密封管 |
||
|
產品重量 |
0.6Kg/節 |
||
|
工作溫度 |
-40℃～+85℃ |
||
|
防護等級 |
IP68 |
||
|
耐水壓 |
標準版2MPa(200米水深) 高壓版4.5MPa（450米水深） |
||
